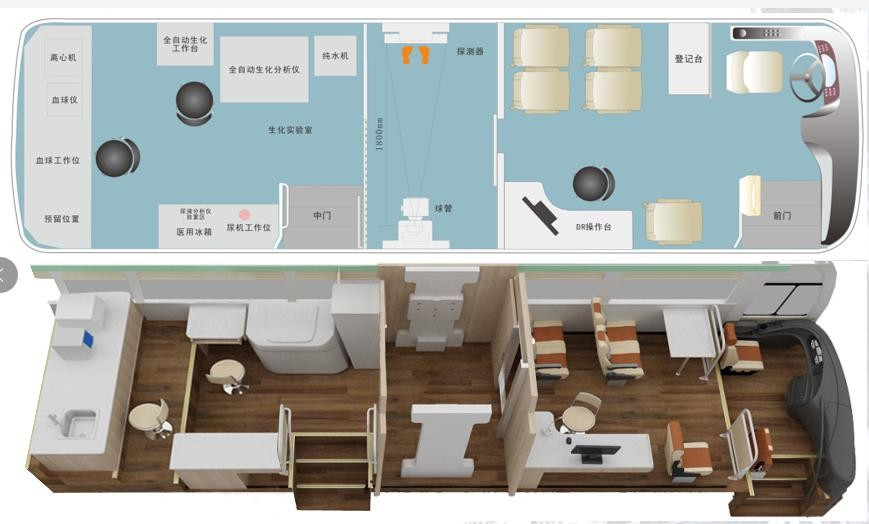

設計方案 9 米醫療體檢車 平面布置圖
說 明：該布局已充分考慮車輛載重配比均衡，保證車輛的安全行駛；同時實現客戶**座位數的需要。在保證車輛安全及設備安裝要求的前提下，可根據客戶的工作習慣或其他要求作出變更。
醫療體檢車布局設計必須要遵循兩個“合理性”：
一是必須注重整體布局的“合理性”。
合理的布局 → 大批量體檢連貫、順暢、有序 →保證效率 →創造效益；
合理的布局 → 舒適的工作環境（車內空氣是否流通、醫生工作空間有無壓抑感，等等）
→保證效率 →創造效益；
二是必須注重車輛配重的“合理性”。
車輛行駛的過程中，難免會遇到急停急剎等突發狀況，下鄉體檢也會經常碰到坑洼、顛簸的路況，均衡的配重是保證車輛、乘客、醫療設備安全的**基本的前提條件。我們提供的這兩套設計圖紙，嚴格遵循以上兩個合理性。
外出體檢，每天做 100 人和每天做 500 人所需要的成本不會相差太多，但收益卻會相差數倍；合理的布局是提高效率、實現效益**化的基本前提。
這套設計方案使所有的體檢項目實現了貫通式布局，受檢者后門上車，依次接受各項檢查，前門下車，無折返路線，步驟明確，過程流暢。
配重的平衡通過市電空調外機、備胎、外接電纜、線盤、穩壓器等****進行調節。
1、車載專用立柱/廂式機架；
2、閉環雙鏈條減震裝置、斷電自鎖功能；
3、內平衡裝置、智能同步裝置；
4、占車面積小、綜合利用率高；
5、X射線機，具有《醫療器械注冊證》，專業產品；
1、醫療體檢車，機車一體化生產；
2、醫療體檢車，具有****工業和信息化公告，可上醫療車牌照；
3、設有自動踏步，一級踏步≤200mm，人性化設計安全方便；
4、所有線路預埋設計、防護整車生產時已經裝配完畢，保證整車結構完整；
5、頂置式空調，不占用車內空間，美觀大方。
序號 | 項目 | 內容 | 說明 |
1 | 乘坐區 | 1、醫生工作臺 1 張 2、客車座椅 2 張 | |
1、**臺 1 張； | |||
2、客車座椅 1 張； | |||
2 | DR 操作臺 | 3、雙向?qū)χv系統 1 套； 4、監控顯示屏 1 套； 5、探頭監控顯示屏 1 塊； | 1、工作臺：框式結構，無甲醛板材制作，配抽屜及門鎖。 |
6、電源插座≥3 只。 | |||
1、封閉式**空間，鉛皮、裝飾板與骨架矩形管整體固定，保證鉛皮不下垂（施工工藝詳見 P）； | |||
1、平移鉛門 2 張； | 2、平移門使用承重滑軌，進口鎖止機構； | ||
3 | DR 機房 | 2、鉛玻璃 1 塊張； 3、旋轉監控探頭 1 只； 4、1.5P 掛壁空調 1 臺； | 3、鉛玻璃尺寸≥400*600*18mm； 4、鉛房門關閉后，鉛門兩側與隔斷墻的重疊部分不少于 5cm，保證射線不會從門縫中泄漏； |
5、站立位置標識 1 套。 | 5、防護鉛板 3.5mm，X 線防護水平符合國標 GBZ130-2002 水平，X 射線泄露≤2.5uGyh； | ||
6、由**部門出具檢測報告，也可 | |||
以由購買方指定檢測機構進行檢測。 | |||
4 | 后艙公衛檢 區 | 查 見公衛設備配置清單 | 參閱設計圖紙 |
5 | 空調 | 掛壁式空調 3 臺。 | 1. 安裝位置請參閱設計圖紙； |
6 | 供電系統、源布線 | 1、**電源**器（車載總電源**系統）1 套； 2、過載保護器 2 套； 3、全車 220V 電路制線，DR、電 空調、其他用電分路**，保 證用電安全、設備安全； 4、外接電纜線盤；6 平方外接國標電纜 30-50 米，防水車 用型電源接駁插座 2 只及線 纜；接地鋼釬 1 只； | 隨車提供強電布置圖及相關說明書。 |
5、各功能區額外預留 1-2 只備用插座； 6、LED20W 長條車頂照明燈≥ 6 只，車輛頂部安裝無暗區設計； 7、紫外線消毒燈≥3 只； | |||
7 | 平衡系統 | 電控液壓四柱式 | 有效減少人員上下車引起的車輛晃動，防止因晃動造成醫療設備的 誤診斷，延長使用壽命。 |
8 | 內飾、隔斷 板材 | **木工防火專用板或：高檔鋁制板材 | |
9 | 其他 | 1、紅十字標志,標準**名字及粘貼（根據客戶需求）； 2、醫用垃圾桶； 3、電源**面板（機房，體檢區）； 4、各功能區均有功能指示牌、**示牌； 5、進口醫用地板革； 6、其他。 |
公衛設備 云體檢清單
車載DR技術參數
一、高壓發生器（韓國 DRGEM） 輸入電源： 220V±22V，50Hz **輸出功率：40kW 攝影管電壓：能連續調節 ，調節步長為 1kV，調節范圍 40kV～125kV 攝影管電流：能分檔調節，調節范圍，10mA～500mA 加載時間范圍：0.001s～10s |
電流時間積：可分檔調節，調節范圍，0.1mAs～500mAs 工作頻率：≥100kHz 顯示面板：集成在電腦顯示屏上 功能：過載保護、陽極 HU 顯示及保護、自動校準、實時監控自我診斷功能及錯 誤代碼顯示、軟件遠程診斷、 系統診斷、 錯誤日志，顯示射線劑量，APR 程序 |
二、X 射線管（300KHU 大熱容量 杭州凱龍 H1080X） 特點：高熱容量、適合大批量體檢工作。**峰值管電壓：150kV **燈絲電流加熱特性：大焦：5.4A, 小焦：5.4A 焦點：小焦點：0.6mm； 大焦點：1.2mm 標稱輸入功率：小焦點 31kW；大焦點 74kW (150HZ) 陽極光學角：12° 陽極轉速：8100rpm 陽極熱容量：210KJ(300KHU) 管組件熱容量:1250KHU(900KJ） |
三、非晶硅平板探測器（14*17 江蘇康眾 CareView1500 平板） 特點：便攜平板、方便使用、一板多用探測器類型：非晶硅平板探測器 熒光材料：直接生長碘化銫空間分辨率：3.4lp/mm 低對比度分辨率：≤1% 影像均勻性：≤2.2% 有效成像區域：14″×17″ 成像時間：≤9s 預覽時間：≤8s 像素間距：154μm 像素陣距：2816（v)×2304(h) 模擬數字轉換：16bit |
四、立柱機架 機架材質選用鋁型材，進口電機，保證產品質量 采用車載專用立柱機架，結構緊湊、小巧，適用于多種車型； 支架采用電動的形式進行各種操作，支架固定安裝在汽車上，支架可進行上下升 降，滿足不同的檢查需求，胸片架與球管支架 1000mm-1550mm 范圍內上下自動跟蹤。 專業設計的固定方式，減少立柱搖晃及震動，提高設備穩定性，延長使用壽命 |
五、電離室 檢測野數量：3 管電壓范圍：40-150kV 光時間范圍：1mS-5S 檢測野之間敏感性偏差≤10% |
電離室之間敏感性偏差≤±2010% 斜坡電壓輸出：0-12dc@±15Vdc 0-10dc@±12Vdc 外部供電電源：±15dc/±12Vdc |
六、DR 圖像采集工作站 1） 電腦配置 （DELL 成銘 3050MT 系列商用機 中文操作界面 基于 WINDOWS 操作系統的專業圖像工作站CPU 類型：I5-6500 內存容量：8G 硬盤容量：1T 工作站顯示器（P1917S）：19″液晶顯示器 1000M 網絡接口 DICOM3.0 接口 2） 圖像采集軟件功能 支持一鍵曝光（免登記、免參數設置，免圖像確認） 支持自動登記 支持檢查病例之間快速切換支持身份證閱讀器 支持批量預登記（導入檢查病人清單到 DROC 即可） 支持移動硬盤實時備份存儲 支持多種導出格式（DCM,JPG,BMP）,且文件名和目錄名可自定義 應能進行圖像采集、圖像放大縮小、圖像亮度調節、圖像對比度調節、圖像旋轉、圖像翻轉； 應能進行 Dicom3.0 圖像傳輸，并能進行查詢、編輯、打印等 DR 系統應能對患者及圖像信息進行管理 |
七、其他 高壓電纜：2 根 4 米/75KV（可選 6 米） 限束器：手啟閉應輕便、靈活、可靠，在實際運用時，能調節出任意大小的矩形照射野；光電定位定時 30 秒,自動關閉 對講機 資料袋：設備使用說明書、合格證、裝箱單、檢測報告、備用螺絲 |
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）潤滑系統保養：車輛每行駛5000km－10000km時就需清洗保養一次，在遇到發動機噪音過大，加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物，這樣可以避免機油高溫下的氧化稠化，能有效的減少發動機部件的磨損，從而延長發動機壽命，提高發動機動力。
（4）冷卻系統保養：車輛在冬夏換季時應清洗保養一次，希望您正常行駛中每6個月至8個月清洗保養一次，或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（5）燃油系統保養：車輛每行駛800km-1000km時需清洗保養1次，或當你發覺引擎喘抖，遲滯和加速不良，冒黑煙，無力、費油時清洗保養1次。要清除系統內部的膠質和積碳，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（6）變速箱保養：車輛每行駛800km－1000km時清洗保養一次，或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物，恢復密封墊和O型圈的彈性，使變速箱換檔平順，提高動力輸出，徹底更換舊的自動變速箱油。
（7）動力轉向系統保養：車輛每行駛1000km－2000km清洗需保養一次，或遇轉向困難系統滲漏，更換動力轉向機配件后，也須清洗保養一次。清除系統中有害的油泥、漆膜，清除低溫時的轉向困難，制止并預防動力轉向液的滲漏，清除轉向噪音，徹底更換舊的制動轉向液。
（8）制動系統保養：車輛每行駛800km清洗保養一次，或遇ABS反應過早，過慢時清洗保養一次。清除系統中有害的油泥漆膜，清除超高溫或超低溫時工作失靈的危險，有效防止制動液變質過期，徹底更換舊的制動液。
（1）免費維修方案以及期限？ 1、跟蹤服務時間：終身； 2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費； 3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員； 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？ 1、方式：在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨； 2、配件只收工本費,不加其他費用。
（3）售后服務方式？ 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？ 供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？ 購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？ 自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？ 專用車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由專用車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供優質的服務！
